玻璃轉子流量計

產品特點/Product features-----------------------------------------------------------◆◆

概述
    玻璃轉子流量計的主要測量元件為一根垂直安裝的下小上大錐形玻璃管和在內可上下移動的浮子。
當流體自下而上經錐形玻璃管時，在浮子上下之間產生壓差，浮子在此差壓作用下上升。當此上升的力
、浮子所受的浮力及粘性升力與浮子的重力相等時，浮子處于平衡位置。因此，流經玻璃轉子流量計的
流體流量與浮子上升高度，即與玻璃轉子流量計的流通面積之間存在著一定的比例關系，浮子的位置高
度可作為流量量度。

技術參數/Technical parameters-------------------------------------------------------◆◆

玻璃轉子流量計技術參數：

公   稱 通   經 DN (mm)	型     號	范圍度	測量范圍		錐管 長度 (mm)	精確度等級		允許被測流體狀況
			水，20℃	空氣，20℃		LZB/LZJ	LZB-( )F LZJ-( )F	溫度(℃)	壓力(MPa)
4	LZB-4 LZB-4F	10:1	1～10L/h 1.6～16l/h 2.5～25L/h	16～160l/h 25～250L/h 40～400L/h	100	2.5	2.5;4	-20～+120	≤1
6	LZJ-6 LZJ-6F		2.5～25L/h 4～40L/h 6～60L/h	40～400L/h 60～600L/h 100～1000L/h		2.5	2.5;4
10	LZJ-10 LZJ-10F		6～60L/h 10～100L/h 16～160L/h	100～1000L/h 160～1600L/h 250～2500L/h	160
15	LZB-15 LZB-15F		16～160L/h 25～250L/h 40～400L/h	0.25～2.5/h 0.4～4/h 0.6～6/h	350		2.5		≤0.6
25	LZB-25 LZB-25F		40～400L/h 60 ～600L/h 100～1000L/h	1～10/h 1.6～16/h 2.5～25/h		1.5
40	LZB-40 LZB-40F		160～1600L/h 250～2500L/h	4～40/h 6～60/h	430
50	LZB-50 LZB-50F		0.4～4/h 0.6～6/h	10～100/h 16～160/h	450
80	LZB-80 LZB-80F	10:1 5:1	1～10/h 1.6～16/h 5～25/h	50～250/h 80～400/h	500				≤0.4
100	LZB-100 LZB-100F	5:1	5～25/h 8～40/h 12～60/h	120～600/h 200～1000/h
注：液體流量的最大測量范圍，可安用戶需要，擴大到90/h。

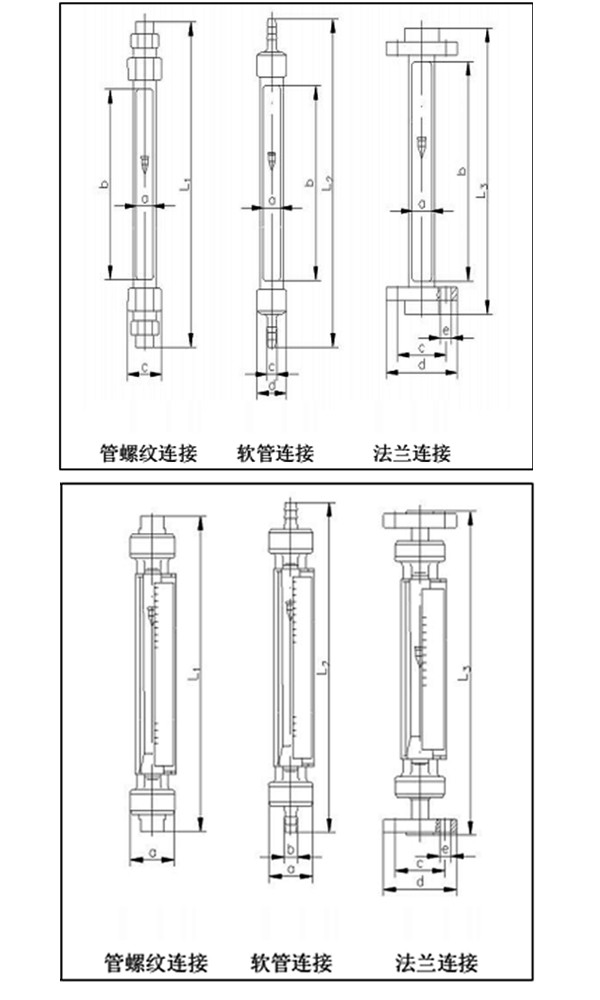

安裝尺寸：

產品外形尺寸/Product dimensions-----------------------------------------------------◆◆

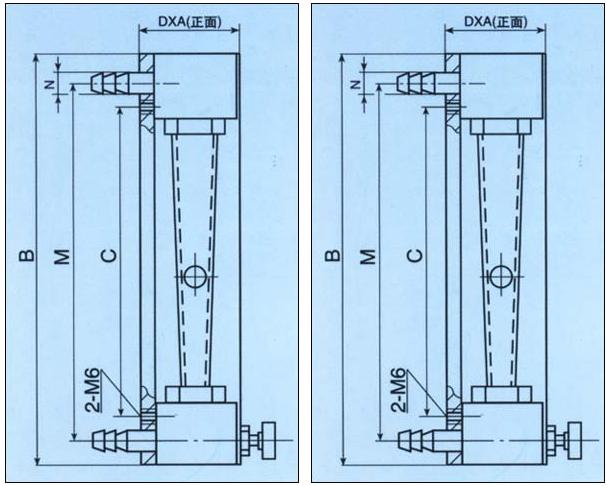

玻璃轉子流量計結構圖：

安裝方式/Installation method---------------------------------------------------------◆◆
